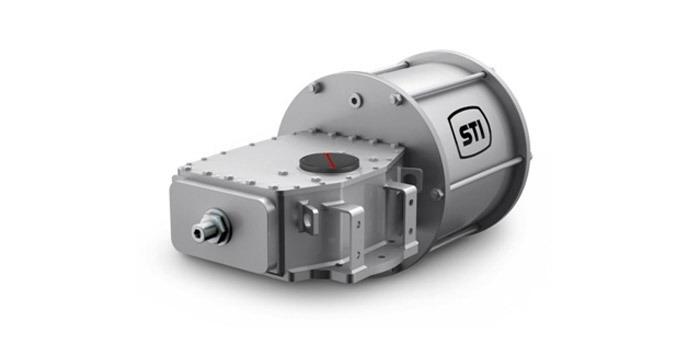

RTQ 拨叉式气动执行机构

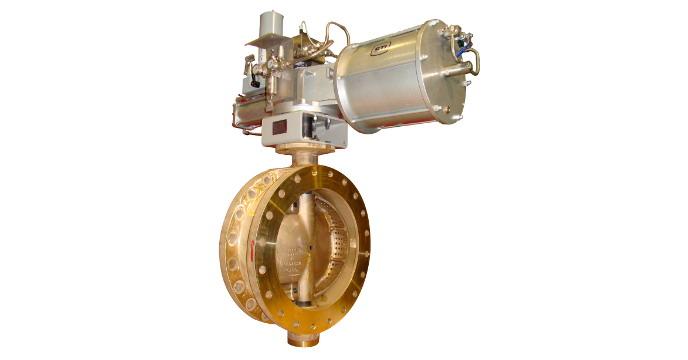

RTQ系列角行程执行机构为拨叉式结构，活塞的直行程通过拨叉机构转换为角行程输出。主要用于驱动球阀、蝶阀、旋塞阀等角行程部分回转重载阀门。

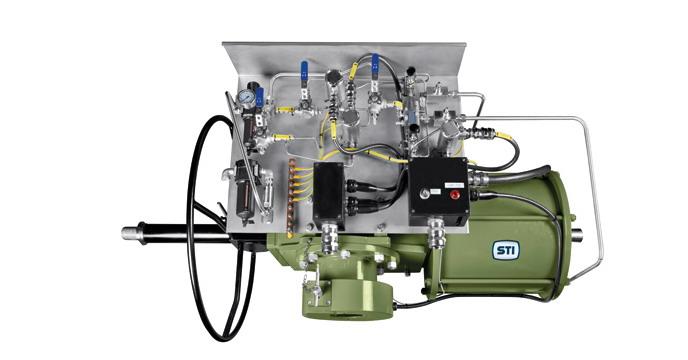

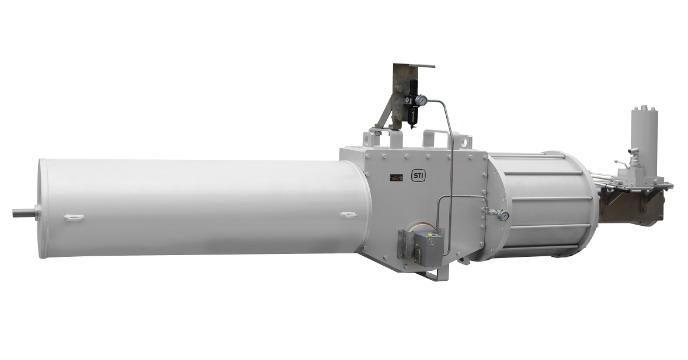

RTQ系列为重载大力矩模块化设计，分为双作用和单作用两种形式。单作用执行机构弹簧组的设计保证了最大的安全性，无需取出弹簧，可以安全的更换气缸密封件。拨叉有对称或倾斜两种结构可选，可以根据阀门力矩特点选择合适的拨叉，合理的分配扭矩。机械限位可对执行机构的行程在开关两个终端位置进行正负4度的调节，即行程在82°和98°之间可进行精确调整。为了满足紧急情况下的手动操作，RTQ系列执行机构可以选择配有手动操作机构。
执行机构上加工有VDI/ VDE 3845 NAMUR标准接口，可以用来安装定位器、位置变送器、限位开关、位置指示等附件。执行机构与阀门安装接口符合ISO 5211法兰连接标准。
