STI公司SC/BQ系列气液联动执行机构应用于计量泵冲程调节装置

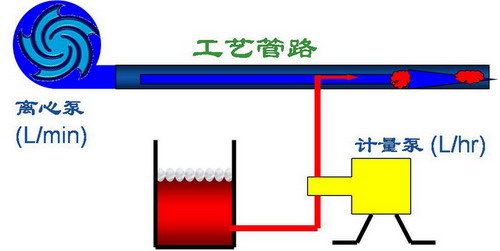

计量泵是一种流量可调节的容积式往复泵。它广泛应用于需要计量精确,配量可调,连续配比,液态介质的生产工艺流程中。 例如:石化行业、常减压蒸馏、加氢裂化、连续重整、聚乙烯PE、聚丙烯PP、环氧乙烷/乙二醇EO/EG等工艺过程。

意大利STI公司是一家专业设计和生产高品质气动执行机构和气液执行机构的厂家。SC/BQ系列气液联动执行机构以其卓越的控制性能、可靠的产品质量获得国际知名计量泵厂家的青睐。美国MiltonRoy公司、意大利Officine Meccaniche Gallaratesi等计量泵制造商一直和STI公司保持着紧密合作。

意大利STI气液执行机构的特点:

---气液控制(满足防爆要求,高压或大流量应用)
---油压阻尼(控制稳定可靠)
---手动机构(故障状态手动调节)
---自锁保位(失去气源,保持原位)
---专为计量泵调节而开发的气动定位器SA系列

聚丙烯装置催化剂计量系统中,有两种助催化剂采用液压隔膜计量泵加入到反应器。其中P101A/B输送的介质TEAL(三乙基铝)为遇空气着火、遇水爆炸的危险化学品;P104A/B输送的介质DONOR(环己基甲基二甲氧基硅烷)也是不能随意排放到环境中的化学品。这几台泵输送介质非常危险,在装置中起的作用非常关键。

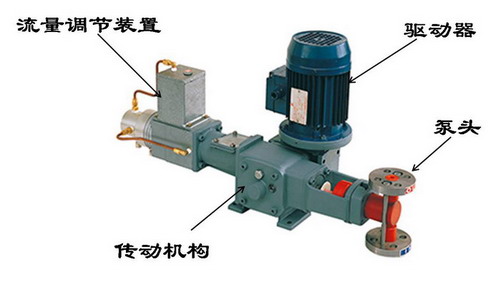

计量泵工作原理:计量泵大体由电机、传动机构、泵头组件、气动冲程调节机构组成。泵工作时,电机驱动蜗杆转动,带动涡轮和偏心轮转动;偏心轮作用到柱塞(滑杆),同时在复位弹簧的作用下实现柱塞(滑杆)的往复运动;液压腔中液压油的体积随着柱塞(滑杆)的往复运动增大、减小,从而带动膜片来回鼓动,通过泵头出入口单向阀与之相配合的启闭,实现吸排的过程,达到输送液体的功能。计量泵流量的调节,通过DCS给出信号改变供给气动冲程调节机构的行程,来改变限位杆的位置,限制柱塞(滑杆)复位的位置,从而改变了柱塞(滑杆)往复运动的行程,达到改变计量泵流量的目的。

SC/BQ气液执行机构工作原理:执行机构主要是由定位器,反馈弹簧,双作用气缸,油箱组成。定位器接收0.02~0.1Mpa控制信号作用于膜片,同时与反馈弹簧的力进行比较,当两个力平衡时,滑阀处于中间平衡位置,气缸稳定于指令位置。如果两个力不平衡,则会驱动滑阀打开气路,定位器输出作用气缸动作,同时反馈弹簧随着气缸的动作而伸长或缩短。弹簧力也随之改变,直至达到平衡状态。油箱中装有油液,定位器输出的压缩空气一路从上端进入油箱将油液压入气缸活塞左侧,另一路进入气缸活塞右侧。
